HdrOzone
Hidronyum & Ozon & Hidrojen Peroksit & Gaz Plazma Sterilizasyon Cihazı
Hidrojen Peroksit (H2O2) + Ozon (O3) Ağır Molekül (Hidronyum) Sterilizasyon Cihazı
STERİLİZASYONDA PARADİGMA DEĞİŞTİ !
4. Nesil Hibrit YENİ Teknoloji = HdrOzone
Hidronyum & Ozon & Hidrojen Peroksit & Gaz Plazma & Düşük Isılı Sterilizasyon Cihazı
B SCIENCE® HdrOzone®
Hidronyum + O3 + H2O2 + Plazma
Yeni Nesil Sterilizasyon Platformu
Hidronyum + O3 + H2O2 + Plazma
Lümenli Malzeme Sterilizasyonunda EN ETKİLİ ve GÜVENLİ ÇÖZÜM
STERİLİZASYONDA DEĞİŞİM BAŞLADI!
Her tür "Lümenli Malzeme" sterilizasyonunda, FULL YÜKTE "Çap ve Uzunluk" Sınırı Yok.
(Ø 2 mm. ... Çap, Minimum 15 m. Boy)
HdrOzone sterilizasyon cihazı, her türlü ısıya ve neme hassas tıbbi alet, plastik, lümenli malzemeler, elektromekanik alet ve cerrahi gereçler ile tek ve çok kanallı, flexible endoskoplar gibi komplex ve uzun lümenli malzemeleri steril etmek için güvenle kullanılır.
Uzun ve karmaşık endoskopların sterilizasyonunda ve ayrıca 4 kanala ve 4,5 mt uzunluğa sahip çok kanallı esnek lümen özellikli endoskopların sterilizasyonu için, güvenle kullanılır. Çap Ø 2 mm, boy 15 metreye kadar sterilizasyon etkisi vardır.
HdrOzone sterilizasyon cihazı, düşük sıcaklıkta (37°C – 45°C aralığında) çalışan çift sterilantlı, [Hidrojen Peroksit (H2O2) ve Ozon (O3)] kullanan, cold plazma özellikli sterilizasyon sistemidir.
HDROZONE: Güvenli Sterilizasyon Süreci
HdrOzone sterilizasyonunda vakum altı gazlı sterilizasyon Teknik Özelliği mevcuttur. Hidrojen Peroksit sterilizasyon cihazlarında görülen lümen, çap, boy dezavantaj ve sınırlamaları yoktur.
Kompleks Lümenli malzemelerin sterilizasyonunda, H2O2 plazma sterilizasyonuna göre çok daha etkindir. Cihazda kimyasal reaksiyon sterilizasyon işlemine ilaveten hidroksil radikallerinin oluşumu, ağır molekül ve plazma etkinliği çok yüksektir. Sterilizasyonda gazlı (EO gibi) sterilizasyon teknik davranış özelliği gösterir. Steril edilen ürünlerde Korozyon ve kalıntı yapmaz.
Cihazda, güvenli ve sınırlamalardan uzak bir sterilizasyon için %58-60 Hidrojen Peroksit (H2O2) solüsyonu ve Medikal Oksijen kullanılır. Bu şekilde akıllı program dizaynı ile en düşük dozda en etkili sterilizasyon için Ozon ve Hidrojen Peroksit etkisinden birlikte yararlanılır.
HdrOzone Çalışma Tekniği H2O2 ve O3 uygulaması ile birlikte, HİDRONYUM (HO3, HO4, H2O3, H2O4, HO5, OOH, H3O ...vb) ağır moleküller, radikaller, hidroksiller ve iyon etkisiyle sterilizasyon yapma ETKİSİDİR.
HdrOzone Sterilizasyon Cihazından çıkan malzemeler teknolojik dizayn ve ileri proses mühendislik uygulamaları ile extra havalandırılmaya gereksinim duymadan kullanıma hazır şekilde sunulur. Zararlı atığı yoktur, oluşan son ürünler su buharı ve oksijenden ibarettir. Bu nedenle güvenli sterilizasyonun yanı sıra personel ve çevre için de güvenli bir kullanım sunar.
HdrOzone sterilizasyon cihazı sterilizasyon güvenliğinde, tahminde bulunulan olası kullanıcı hatasını ortadan kaldıran, sabit programlanmış sterilizasyon çevrimi kullanır. Steril edilecek malzemeleri sınıflandırmaya ve hidrojen peroksit sterilizasyon cihazlarında olduğu gibi uygun döngü ve program seçmeye gerek yoktur. Endoskoplarla birlikte, diğer malzemelerle beraber Karma yükleme yapılabilir. Cihazın karışık yükleri çalıştırma yeteneği, cihaz verimliliğini, güvenli sterilizasyon dönüşlerini maksimuma çıkarırken, steril edilecek malzeme sınıflandırma miktarını en aza indirerek işçilik maliyetini azaltır. HdrOzone'un işletme maliyeti düşüktür. HdrOzone lümenli malzemelerdeki biyofilm, mikro çatlaklar, kapalı hacimler, optikler ve organik atıklar üzerinde etkilidir.
Dokunmatik geniş ekran üzerinde dil seçimi ve sterilizasyon için önceden belirlenmiş program seçenekleri ile basit ve hızlı kullanım imkanı sunar.
ISO 14937 standartlarına uygundur.
Paketleme özellikleri: selüloz içermeyen, polipropilen ya da tyvec gibi sentetik malzemeler olup; kumaş, selüloz ve sıvı sterilizasyonu, doğal kauçuk vb. bu sterilizasyon yöntemi için uygun değildir.
HdrOzone ağır molekül sterilizasyon cihazı Hidronyum tekniği ile çalışır. HdrOzone Cihazı ayrıca hidrojen peroksit sterilizasyon cihazı olarak da kullanılabilir. HdrOzone cihazının bu özelliğine ilişkin, H2O2 sterilizatör ve sterilizasyon fonksiyon programları mevcuttur.

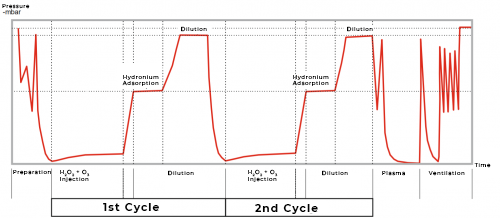

HdrOzone® Sterilizasyon Cihazı Çalışma Prensibi
Sterilizasyon işlemi birbirini izleyen 8 aşama ile gerçekleşmektedir.
Kazan sıcaklığı seçilen değere geldikten sonra:
- Vakum fazı: Sterilizasyon bölmesinin -600,-900 mBar vakuma çıkarılması,
- Enjeksiyon fazı: %58-60'lık H2O2 konsantrasyonunun buharlaştırılması, ve sterilizasyon kazanına enjeksiyonu
- Difüzyon fazı: Hidrojen peroksidin sterilizasyon bölmesinde steril edilecek malzemelere difüzyonu,
- Oksijenin sisteme alınarak ozonlaştırılıp sisteme (kazana) verilmesi
- Hidrojen peroksidin ve ozonun sterilizasyon bölmesinde steril edilecek malzemelere difüzyonu.
- Hidronyum ve ağır moleküllerin sterilizasyon için ADSORPTION u
- Hidrojen peroksidin sterilizasyon bölmesinde steril edilecek malzemelere dilisyonu
- Plazma fazı: sterilizasyon kazanında, -300/-700 mBar atmosferik vakum altında HRF COLD PLAZMA'nın yapılması
- Ventilasyon-Havalandırma fazı: Sterilizasyon Bölmesinin normal atmosfer basıncına dönmesidir.
- Dokunmatik geniş ekran üzerinde dil seçimi ve sterilizasyon için önceden belirlenmiş program seçenekleri ile basit ve hızlı kullanım olanağı sunar.
- HdrOzone Sterilizasyon Cihazı, üstün özelliklerinin yanında tek başına Hidrojen Peroksit Sterilizasyon Plazma Cihazı olarak da kullanılabilir.

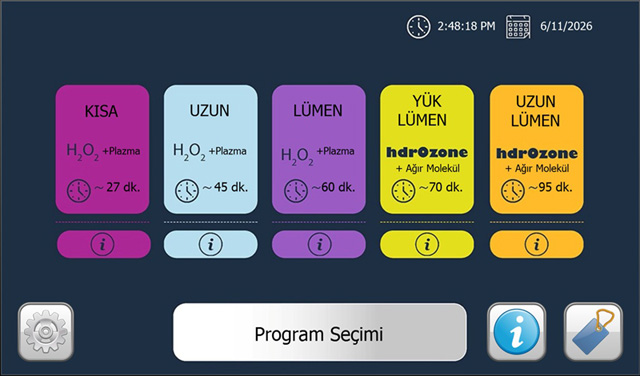

- 2 Adet yük ve uzun lümen HdrOzone Programı, 3 Adet H2O2 Programı olmak üzere toplam 5 adet program mevcuttur.
- Ayrıca validasyon sayfasında da Half Cycle Validasyon Programı mevcuttur. Cihazın kullanım arayüzü basittir.
HİDROJEN PEROKSİT
27 Dakika
H2O2
45 Dakika
H2O2
60 Dakika
H2O2
HDROZONE
70 Dakika
H2O2 + O3 + Hidronyum
95 Dakika
H2O2 + O3 + Hidronyum

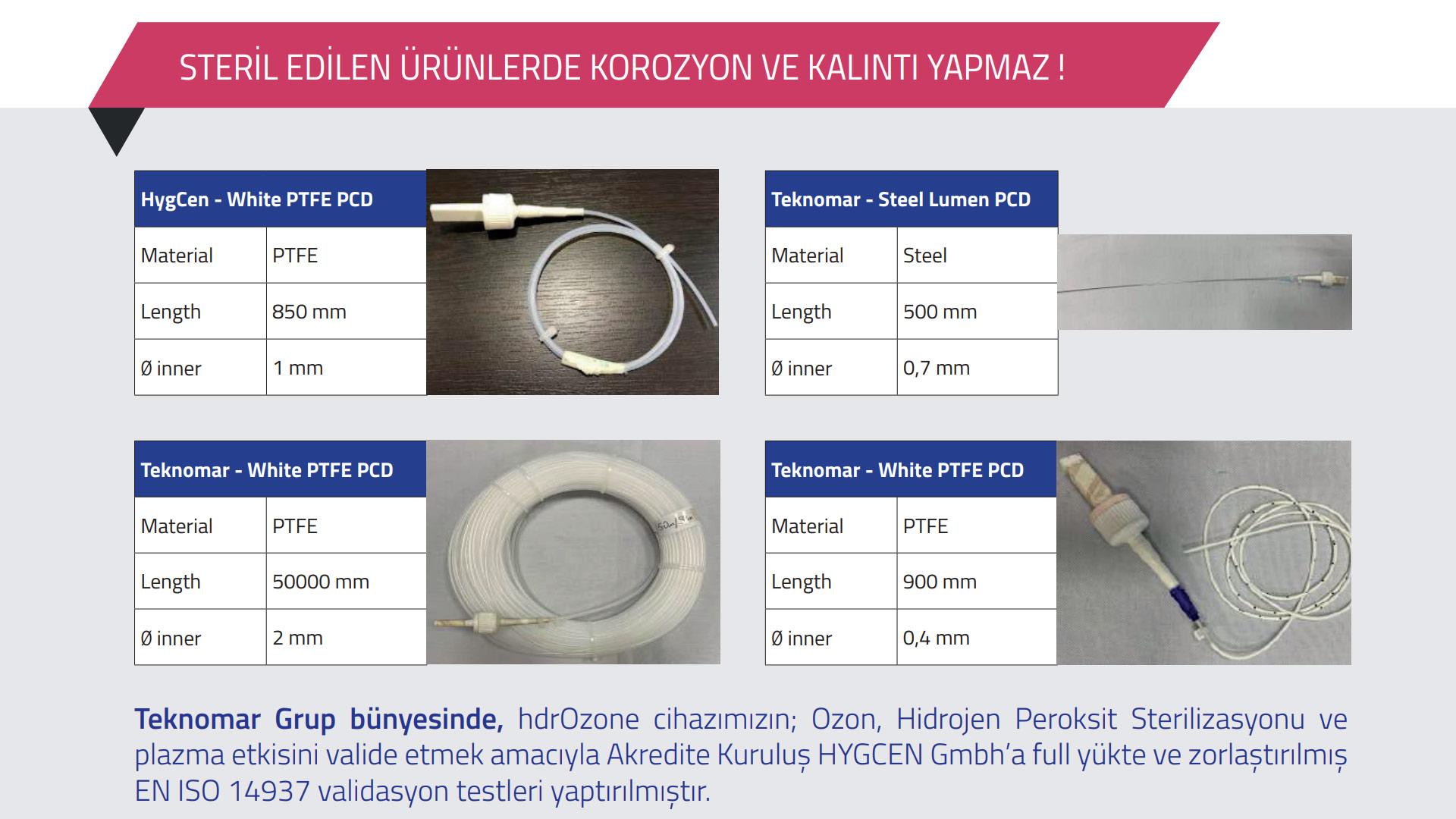

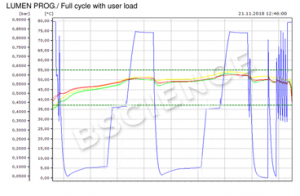

HDROZONE® Lümen Sterilizasyonu (PCD)
HdrOzone Sterilizasyon Cihazı, klasik tip disposable malzemeler dışında, medikal ürünler ve benzer özellikte diğer malzemelerin sterilizasyon işlemini gerçekleştirir. Kompleks lümenli malzeme sterilizasyonunda herhangi bir aparata ihtiyaç duyulmaz.
| Endoskoplar | |
|---|---|
| Rigid Endoskoplar | Flexible Endoskoplar |
| Laringoskop Artroskop Laparaskop Trokar Kanül Trokar Kılıf Rezektoskop vb.. |
Bronkoskop Üreteroskop Histeroskop Sistoskop Koledoskop vb.. |
| Cihaz & Alet | |
| Implantlar Defiblatör Pedalları ElektroKoter Ürünleri Özefagus Dilatörleri Kri-Probları Doppler Kafa Basıncı Transducer Kabloları Endoskopik Ürünler vb.. |
Fiber Optik Kablolar Lazer El Ürünleri Fiber Aksesuarları Oftalmik Lensler Radyasyon Terapi Aletleri Cerrahi Güç Ekipmanları Delme & Kesme Aletleri Ultrasound Probları Video Kamera ve Bağlantı Aparatları vb.. |

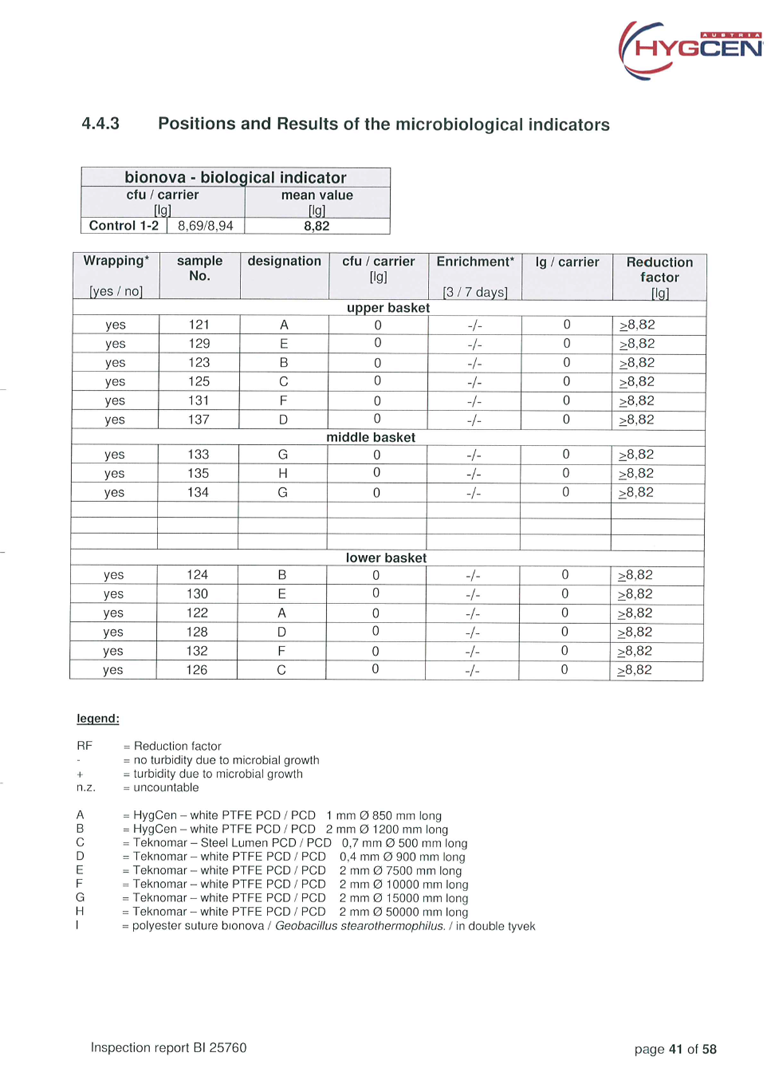

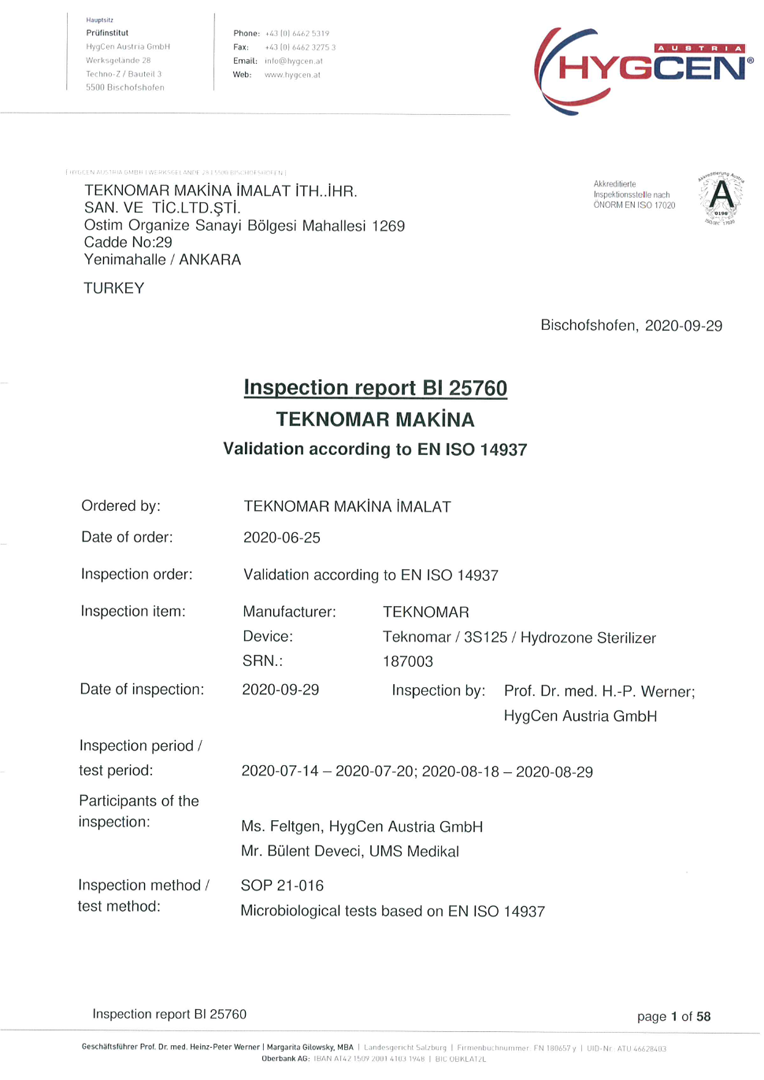

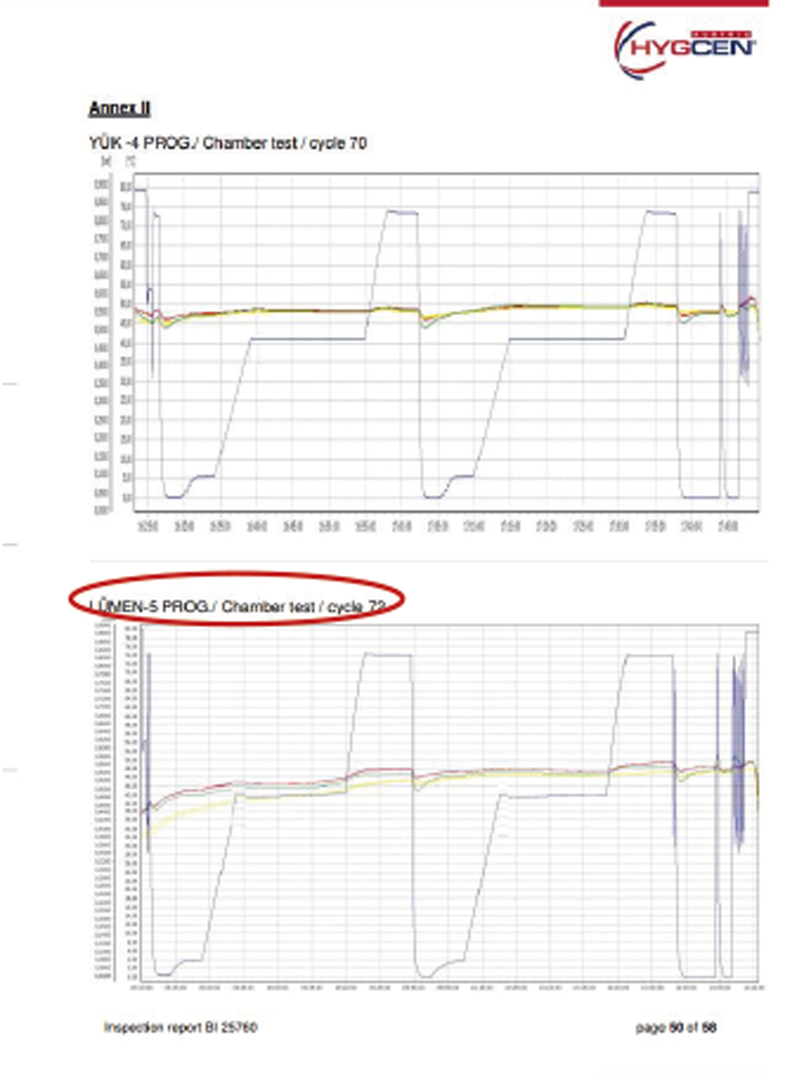

HdrOzone Inspection Report ISO 14937
4. Nesil Hibrit Teknoloji,
Hidronyum Ağır Molekül Düşük Isı Sterilizasyon Cihazı

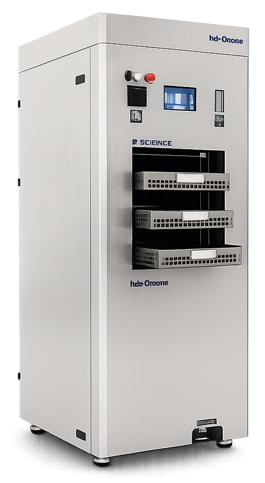

HdrOzone Platformu Model ve Teknik Özellikleri
| Model | B3S125 | B3S125 GI |
|---|---|---|
| TİPİ | BSCIENCE® HdrOzone | BSCIENCE® HdrOzone GI HRF3000 |
| EKRAN | DOKUNMATİK EKRAN 7" | DOKUNMATİK EKRAN 10" |
| DIŞ ÖLÇÜLERİ (G-D-Y) (mm) | 730 x 955 x 1980 | 730 x 955 x 1980 |
| KAZAN İÇ ÖLÇÜLERİ (G-D-Y) (mm) | 440 x 500 x 700 | 440 x 500 x 700 |
| KAZAN HACMİ (Lt) | 154 | 154 |
| KAZAN HACMİ (Kullanım Alanı Lt) | 134 | 134 |
| KARTUŞ H2O2 SOLÜSYON MİKTARI | 120-150 cc | 120-150 cc |
| MAKSİMUM GÜÇ (Watt) | 3200 W | 3200 W |
| ÇALIŞMA VOLTAJI | 220 /230 VAC, 50/60 Hz | 220 /230 VAC, 50/60 Hz |
| DIŞ ŞASE MALZEME | 304/ESC Powder | 304/ESC Powder |
| KAZAN MALZEME | PASLANMAZ ÇELİK 304/316 | PASLANMAZ ÇELİK 304/316 |
| AĞIRLIK | 450 Kg | 450 Kg |
Oksijen Özelliği
| Harici Oksijen Bağlantısı | Hastane tipi Medikal Oksijen ≥ 90% |
HdrOzone İçin Steril H2O2 Ajan Özelliği
| H2O2 Konsantrasyonu | Min %45 H2O2 Konsantrasyonu ve üzeri Konsantrasyonda sterilizasyon etkinliği mevcuttur |
| H2O2 Kartuş Özelliği | %45 - ... - %60 H2O2 / 100 cc - 150 cc / Güvenlik ventilli. |
| Kartuş Döngü Miktarı | 5 döngü, 6 döngü, 10 döngü'lük kaset çeşitleri mevcuttur. |
| Kartuş Raf Ömrü | 15-25 ˚C sıcaklıkta üretim tarihinden itibaren 6 / 12 aydır. |
| Atık H2O2 Drenaj Özelliği | Var (1 Lt. disposable) |
Kullanılan Paketleme Ürünleri
| Uyumlu Paketleme Materyalleri | Tyvek® Sterilizasyon Rulosu, Wrap Kağıtları, Çeşitli Cerrahi, Konteyner Sistemleri |
| Uygun Olmayan Materyaller | Kumaş, selülozik malzemeler (kâğıt, bez), gümüş kaplı malzemeler, sıvı sterilizasyonu, toz, bakır, doğal kauçuk vb. |
| İndikatörler | HDROZONE'da H2O2 Kimyasal ve Biyolojik İndikatörler Kullanılmaktadır |
BAKIM
| Vakum Pompası ve Bakım Periyotları | 6 Ay (300 döngü) ve 1 yılda (600 döngü) vakum pompası yağı değişimi ile ayrıca cihaz bakımı yapılmaktadır. Ayrıca Periyodik Bakım Kiti Mevcuttur. |
| Diğer Teknik Özellikler | Cihaz mobil blok tipi olup, kabin altı 2'si kilitli 4 adet tekerlek ile kolay taşıma ve kurulum özelliğine sahiptir. Harici Hastane Tipi Oksijen Gazı (veya Medikal Tüp) ve Elektrik prizine ihtiyaç duyar. İlave Atık gider sistemine ihtiyaç duymaz. |
Etilen Oksit, Hidrojen Peroksit, HdrOzone Sterilizasyon Sistemi Karşılaştırma Tablosu
| Sterilizasyon Metodu | Etilen Oksit | VH2O2/HPGP Hidrojen Peroksit |
HdrOzone (H3O) |
|---|---|---|---|
| Sterilizasyon Ajanı | EO - C2H4O | H2O2 | H2O2 & O3 & Hidronyum |
| Etkinlik | Etkili | Sınırlı Etkin | Lümen Ürünler üzerinde Yüksek Etkin |
| Sterilizasyon Süresi | ~ 4-12 Saat | ~ 65 Dakika | ~ 70 Dakika (Yük) |
| Sterilizasyon Maliyeti | ~ 20,00* € | ~16,00* € | ~ 17,00* € |
| Kartuş Saklama Koşulu | Zorlayıcı | Uygun | Uygun |
| Tehlike Seviyesi | Yüksek | Çevreye Duyarlı | Ekolojik |
| Sterilizasyona Hazırlanma Seviyesi | Orta | Uzun | Kısa |
| Kapasite | Yüksek Kapasite | Sınırlı Kapasite | Yüksek Kapasite |
| Materyal Uyumluluğu | Karışık Malzeme | Değişik Ürünler için Farklı Programlar | Karışık Malzeme |
| Hava ve Ortam Kirliliği | Riskli | Ekolojik | Ekolojik |
| Dış Bağlantı | Gerekli | Gereksiz | Gerekli |
| Çalışma Sıcaklığı | 37-55 ℃ | 37-55 ℃ | 37-45 ℃ |
| Sterilite Güvenlik Seviyesi (SAL) | 10-6 | 10-6 | 10-6 |
| Bakım | Pahalı | Makul | Makul-Kolay |
| Kurulum | Zorlayıcı | Kolay | Kolay |
| Çalışma Prensibi | Sadece ETO | Sadece H2O2 Gaz Buharı veya Plazmalı | 1- H2O2 2- H2O2 & O3 3- Hidronyum |
| Çap ve Uzunluk | Sınırsız | 1 mm Ø - 850 mm / 2 mm Ø 1200 mm | Ø 0,1 mm - 50 cm Ø 2 mm iç çap min. 4,5 - 15 metre Uzunluk |
| Ürün Üzerinde Kalıntı | Riskli | Ürün üzerinde kalıntı yok | Ekipmanlarda ve çok kanallı uzun lümen malzemelerde kalıntı yoktur |
| Cihaz Maliyeti (100 birim üzerinden) | ~25 birim | ~55 birim | ~75 birim |
| Toplam Skor | 7/18 | 8/18 | 16/18 |
Tablo, sterilizatörlerin farklı parametreler ve özellikler açısından karşılaştırılmasını göstermektedir. Sterilizasyon yöntemlerin her birinde kesin olsa da, son kullanıcıların bakış açısından göz önünde bulundurulması gereken değişkenler vardır.
Sıralama, en uygun sterilizatörün 16/18 puanlı HdrOzone Sterilizasyon Cihazı olduğunu göstermektedir. İkincisi, 8/18 ile Maliyet ve Kapasite açısından Hidrojen Peroksit Gaz Plazma Sterilizatörüdür. Üçüncüsü, sınırlı avantajları ve yüksek riskleri olan Etilen Oksit Gaz Sterilizatörüdür 7/18.
Sterilizasyonda HdrOzone® Sterilizasyon Tekniğinin Avantajları
- Yeni hdrOzone teknik ve teknolojisinde sadece hidroksil kullanımı yerine ağır moleküllerin kullanılması,
- Yoğuşmalı H2O2 yerine H2O2 + O3 ve gazlı hidronyum (H3O) kullanılması,
- Her türlü sterilizasyon güvenliği,
- Biyofilm etkinliği
- Sterilizasyon döngü süresinin kısalığı,
- Full yükte hızlı sterilizasyon süreci,
- Full yük ile her türlü malzeme sterilizasyonu,
- Karma yük atabilme özelliği,
- Uzun lümen, kısa lümen, yük ve diğer malzemeler gibi sterilizasyon kazanına malzeme konurken ayrıştırmaya ve tek tek sterilizasyon yapmaya gerek yoktur !
- Lümenli malzemede uzunluk sınırı yoktur !
- Islak olmayan nemli malzemeler steril edilebilir. Diğer hidrojen peroksit cihazlarında olduğu gibi ürün kurutma operasyonuna gerek yoktur.
- Düşük sıcaklık ve nemde sterilizasyon işlemini tamamlar.
- Uzun ve ince (1 mm * 100 cm) lümenli malzemelerin sterilizasyonunda, üretici beyanına gerek duyulmadan tam yükte çoklu 15 metre (2 mm çap) ye kadar steril eder.
- Sıcaklığa ve neme duyarlı malzemeler için uygundur.
- Son ürün olarak H2O ve O2 olması sebebiyle çevreye zararı yoktur. Çevre ve insan sağlığı için güvenli bir yöntemdir.
- Tam yükte çok uzun ve ince lümenli fleksible cerrahi aletlerin sterilizasyonunda kullanımı uygundur.
- Toksik kalıntı bırakmayan bir sterilizasyon yöntemidir.
- Kolay, rahat ve güvenli bir kullanıma sahiptir.
- Booster gibi yardımcı aparatlara gereksinim duyulmaz.
- Havalandırma süresi gerekmez.
- Malzeme seçim hatasını sıfıra indirir. Nitelikli personel gereksinimini azaltır.
- Malzeme başına düşen birim sterilizasyon maliyeti ve işçilik giderleri düşüktür.
- HdrOzone cihazında normal H2O2 cihazı kartuşu kullanılır.
- HdrOzone'da sterilizasyon FULL yük yapıldığı için, normal H2O2 cihazlarına göre kartuş tüketimi 1/3 tür.
HdrOzone® Sterilizasyon Cihazı KURULUM GEREKSİNİMİ
Cihazı mutlaka transpalet yardımı ile taşıyınız. İndirdiğiniz yerden kurulacağı yere kadar da cihazın tekerlekleri yardımı ile götürünüz. Cihazı mutlaka Teknik Servisimize kurdurunuz. Kurulum sonrası cihazı kullanacak personele eğitim verilerek, cihazın anlatımı sağlanır.
Kurulum İçin;
- 220 V AC topraklı priz gereklidir.
- Cihazın kurulacağı ortamın havalandırması olmalıdır. Ortam sıcaklığı +15 °C ile +30°C aralığını geçmemelidir.
- Cihazın arka ve yan taraflarında en az 60 cm, boş alan olmalıdır.
- Minimum 2 bar medikal oksijen (O2) kaynağı olmalıdır. Oksijen tüpü veya hastane oksijeni kullanılabilir. Medikal oksijen oranının %90 dan fazla olması gerekir.
- HdrOzone cihazı için duvarda egzoz bağlantısı bulunmalıdır.
- Kullanılacak H2O2 solüsyonlarının serin yerde saklanması gereklidir.
